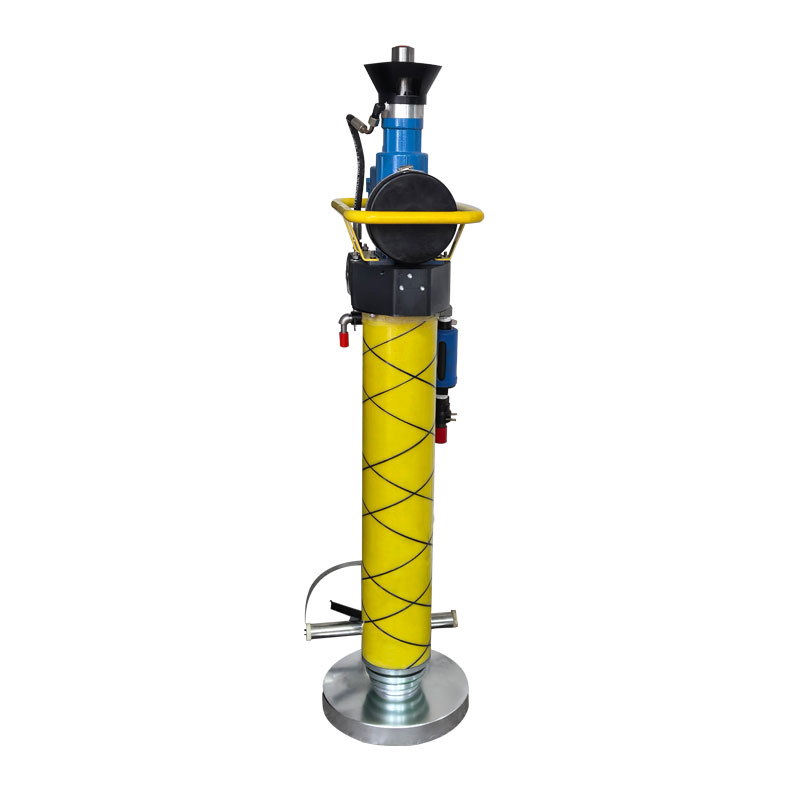

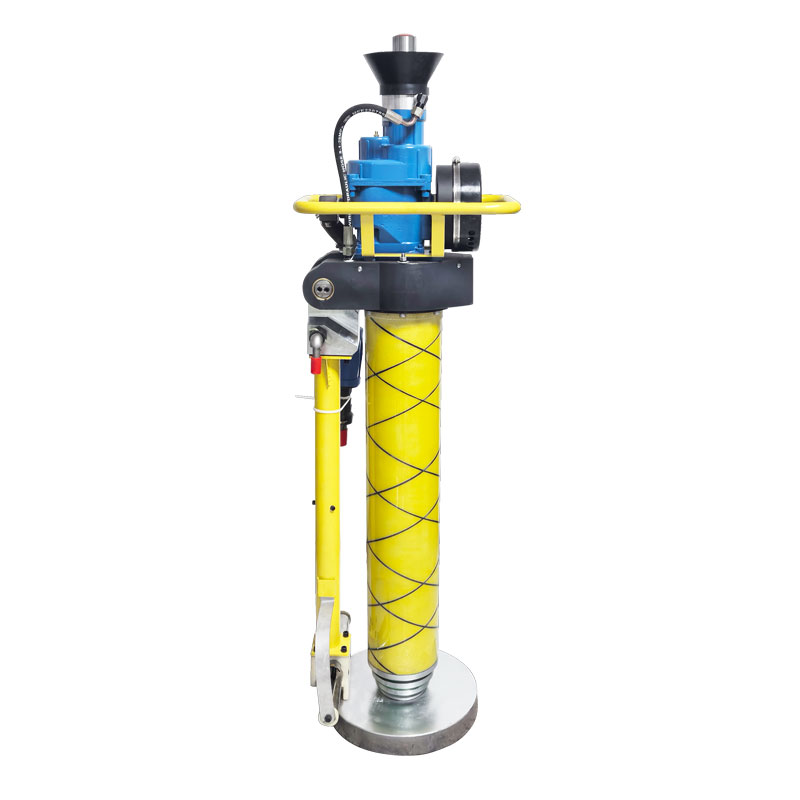

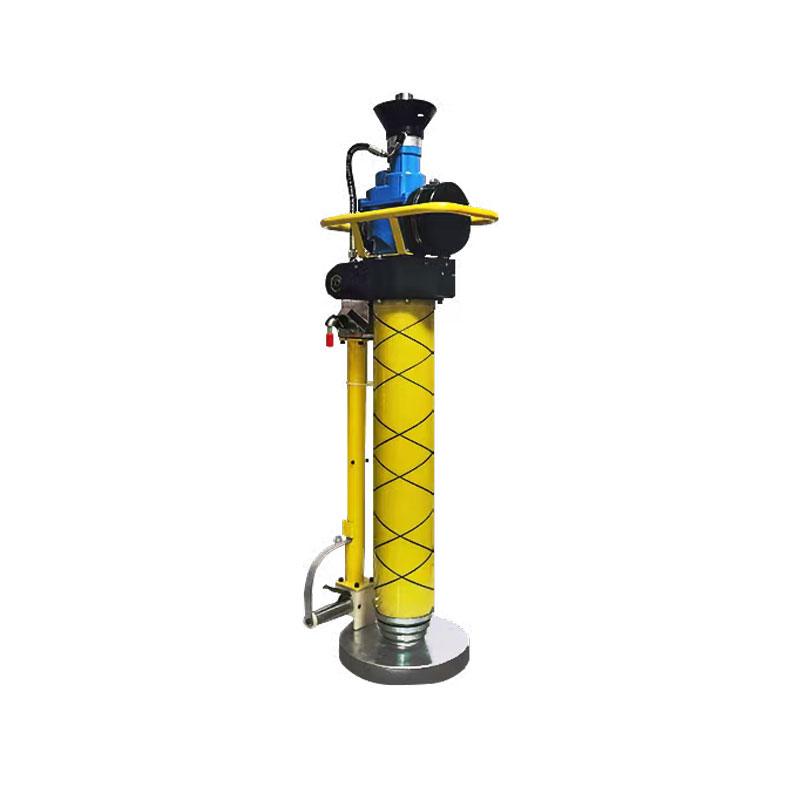

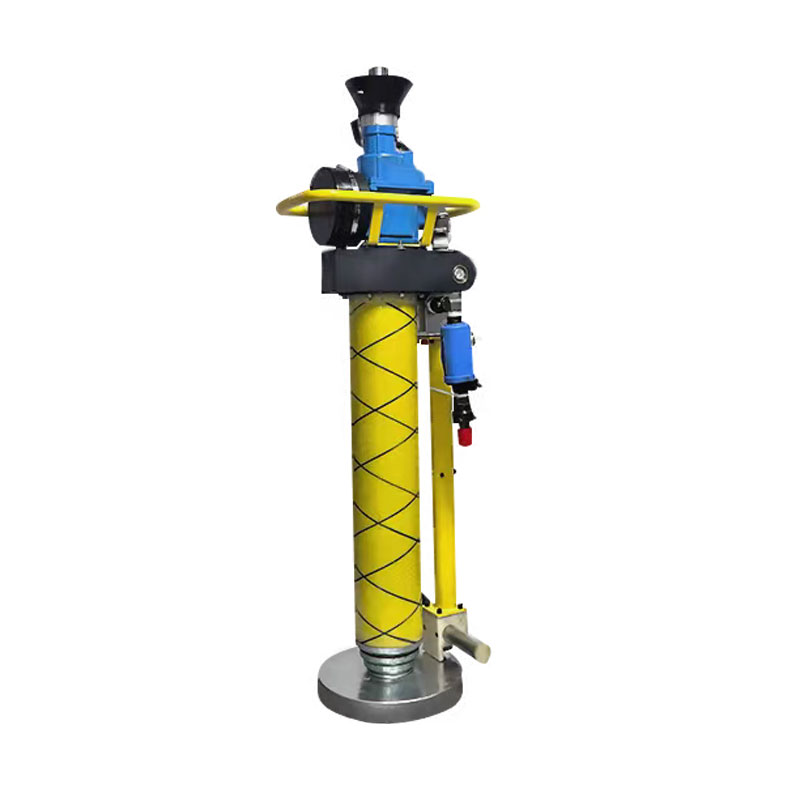

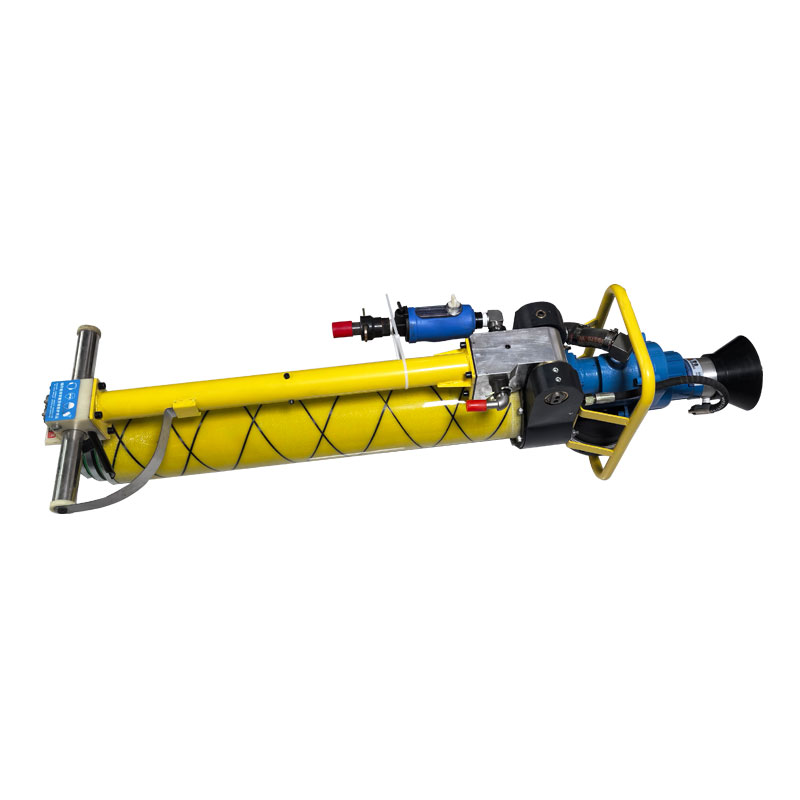

CMM, um fabricante respeitável na China, está disposto a oferecer a você a broca pneumática para haste de ancoragem MQT 130/4.2. Prometemos fornecer-lhe o melhor suporte pós-venda e pronta entrega.
Projetos | Unidade | MQT-130/4.2 | |||
Pressão no trabalho | MPa | 0.40 | 0.50 | 0.63 | |
Torque nominal | N·m | 120 | 130 | 150 | |
Velocidade nominal | rpm | 270 | 310 | 330 | |
Consumo de gás de carga | M³/min | 6.0 | 7.0 | 8.0 | |
Potência de saída | KW | 3.3 | 4.2 | 5.1 | |
Velocidade sem carga | rpm | 620 | 660 | 700 | |
1/2Velocidade sem carga | rpm | 310 | 330 | 350 | |
1/2Torque sem carga | N·m | 100 | 120 | 130 | |
Torque de parada | N·m | 230 | 260 | 300 | |
Torque inicial | N·m | 220 | 250 | 290 | |
Torque máximo de carga | N·m | 210 | 240 | 280 | |
Força propulsora | Nível 1 | KN | 2.2 | 3.0 | 4.2 |
Nível 2 | KN | 3.0 | 4.2 | 5.2 | |
Nível 3 | KN | 4.0 | 5.0 | 6.5 | |
Curso de propulsão | Nível 1 (S) | milímetros | 710±20 | ||
Nível 2(M) | milímetros | 700±20 | |||
Nível3 (L) | milímetros | 705±20 | |||
Curso total | milímetros | 2115±50 | |||
Velocidade de propulsão em marcha lenta | m/min | 30 | |||
Altura máxima da máquina | milímetros | 3585±50 | |||
Altura mínima da máquina | milímetros | 1470±50 | |||
Pressão da água de descarga | MPa | 0,6-1,2 | |||
Diâmetro de perfuração | milímetros | 27 | |||
Comprimento do braço operacional | milímetros | 990 | |||
Barulho | SPL | dB(A) | 95 | ||
Nível de potência sonora | dB(A) | 112 | |||
Peso | kg | 57 | |||
Tamanho | milímetros | 1470X345X365(±20) |
Vantagens e desvantagens da broca pneumática para haste de ancoragem MQT 130/4.2:
Vantagens: O produto possui tamanho pequeno, peso leve, operação simples e manutenção conveniente; Adotando motor pneumático tipo engrenagem, operação suave e alta confiabilidade; A perna pneumática de fibra de vidro de formação única tem alta confiabilidade e longa vida útil.
Desvantagem do produto: Durante a operação, ele precisa ser lubrificado com um pote de óleo, que possui requisitos rígidos para a retilineidade do tubo de perfuração.
Especificações de uso e parâmetros técnicos relacionados:
1. O duto de ar está limpo e livre de detritos; Cada parte de conexão é firmemente combinada sem vazamentos;
2. Antes de ligar a máquina, o equipamento deve ser limpo e, após a remontagem, deve ser injetado óleo lubrificante antes da operação de perfuração; Em ambientes com alto teor de gases: É proibido utilizar óleos lubrificantes com baixo ponto de ignição e fáceis de inflamar, ou misturar gasolina ou óleo diesel inflamáveis ao óleo lubrificante; Proibir impactos violentos no tubo externo da perna de gás para evitar a geração de faíscas elétricas;
3. O equipamento é um equipamento central de perfuração úmida e a perfuração a seco (máquina de perfuração de perna pneumática) é estritamente proibida; A configuração ideal para lubrificação é 2,5-3ml/Min, devendo ser verificado se o escapamento contém gotículas de óleo uniformes e delicadas;
O princípio de seleção do óleo lubrificante é: quando a temperatura ambiente é alta, a viscosidade do óleo lubrificante é maior, enquanto quando a temperatura ambiente é baixa, a viscosidade do óleo lubrificante é menor;
Recomenda-se consultar a tabela a seguir para selecionar o óleo lubrificante:
Temperatura | Item | NÃO. | ℃ | Viscosidade cST | Condensação℃ |
10-30℃ | Óleo de máquina | N46 | ≥180 | 41,1-50,6(40°C) | -10 |
-10-10℃ | Óleo de máquina | N22 | ≥170 | 19,8-24,2(40°C) | -15 |
-30--10℃ | Óleo de refrigeração | HD-13 | ≥160 | 11,0-15,0(50°C) | -40 |
4. Siga rigorosamente as especificações operacionais para operação e uso. Devido aos riscos de ruído, poeira e vibração associados ao equipamento durante a operação, preste atenção ao uso de equipamentos de proteção relevantes para evitar danos à saúde; Preste atenção aos danos ao corpo causados por uma haste de perfuração quebrada.
5. Selecione peças sobressalentes H22X108XL (comprimento total) adequadas aos requisitos de tamanho da haste de perfuração; Os padrões de qualidade referem-se ao padrão GB/T6481-86
6. O diâmetro interno do gasoduto é ≥ 25 mm e o diâmetro interno da mangueira de borracha é ≥ 19 mm. O comprimento total não ultrapassa 15m; Deve ser utilizado um tubo de aço suficientemente espesso para a ligação entre o compressor de ar e o tubo de ar;
7. A pressão de ar aplicável razoável do produto é de 0,4-0,63Mpa, e a baixa pressão de ar reduz significativamente a eficiência; A pressão excessiva do ar reduz a vida útil das peças sobressalentes; É proibido usar este dispositivo por muito tempo acima de 0,63Mpa;
8. É proibido ter pressão do vento inferior à pressão da água durante o trabalho, pois isso pode fazer com que água entre no corpo, afetar a função de lubrificação do equipamento e causar corrosão de peças sobressalentes internas do equipamento!
9. Antes de desligar o equipamento, feche primeiro o circuito de água e execute uma operação leve no equipamento para expelir o vapor d'água de dentro do equipamento;
10. Durante a utilização do equipamento, é terminantemente proibido o uso de mãos desprotegidas ou luvas para apoiar ferramentas rotativas de perfuração para auxiliar na perfuração; Além disso, não segure com força a perna que está sendo reciclada para evitar danos
